EVA MB-100
Conecta cualquier sonda HANNA a cualquier sistema Modbus RTU
La forma más sencilla de integrar instrumentación HANNA en PLCs, controladores, dataloggers y sistemas de automatización estándar.
EVA MB-100 convierte automáticamente el protocolo propietario de las sondas HANNA en Modbus RTU estándar.
Conecta la sonda. EVA la reconoce. El controlador recibe los datos.
Sin controlador intermedio. Sin programaciones complejas. Sin cambiar tu sistema de control.
Diseñado y fabricado en España · Stock disponible · Entrega inmediata
¿Tienes una sonda HANNA y necesitas conectarla a tu PLC?
Aquí empieza el reto.
La sonda mide exactamente lo que necesitas.
Tu PLC, logger o controlador son compatibles con Modbus RTU RS485.
El problema está en medio:
el protocolo propietario de HANNA.
EVA MB-100 elimina esa barrera.
SONDA HANNA
↓
EVA MB-100
↓
MODBUS RTU ESTÁNDAR
↓
PLC · LOGGER · CONTROLADOR · RTU · SCADA
Para el sistema de control, EVA es simplemente otro dispositivo Modbus RTU.
Conecta. EVA hace el resto.
EVA MB-100 está diseñada para que la conexión sea transparente.
Cuando conectas una sonda HANNA compatible, EVA:
1. Reconoce automáticamente la sonda
Identifica el modelo conectado y sus características.
2. Lee sus datos
EVA realiza automáticamente las peticiones de lectura a la sonda.
3. Interpreta la información
Convierte las lecturas disponibles al formato de registros Modbus definido para esa sonda.
4. Las pone a disposición del controlador
El PLC o dispositivo maestro consulta los registros mediante Modbus RTU estándar.
El resultado
Instalar → conectar → reconocer → leer.
Una pasarela. Toda la gama de sondas HANNA.
EVA MB-100 ha sido desarrollada para trabajar con las sondas HANNA que utilizan su protocolo digital propietario.
Referencia HANNA Aplicación HI1006-1805 pH + temperatura HI1006-3805 pH + temperatura HI1016-4805 pH + temperatura HI1026-1803 pH para aplicaciones específicas HI1126-1805 pH para aplicaciones alimentarias HI2004-1805-ORP ORP + temperatura HI7630-2805-CE Conductividad + temperatura HI7640-1805-OD Oxígeno disuelto HI7640-5805-OPDO Oxígeno disuelto óptico
No pierdas información de la sonda
EVA no se limita a entregar una única lectura.
El mapa Modbus permite acceder a los parámetros principales y secundarios disponibles en cada modelo de sonda, incluyendo diferentes formatos de información cuando están disponibles.
El instalador recibe junto con cada unidad el mapa Modbus específico de EVA, con toda la información necesaria para interpretar los registros.
Además, el mapa está optimizado para mantener la integración sencilla:
Los datos básicos están disponibles utilizando el mínimo número de registros posible.
Y, cuando se necesita más información, existen registros adicionales que permiten acceder a otros parámetros de la sonda.
Tú decides cuánto quieres utilizar.
Tu PLC no necesita conocer HANNA
Esta es una de las principales ventajas de EVA MB-100.
No es necesario el controlador HANNA (Ref. HI520-0320).
No necesitas modificar la arquitectura de tu sistema.
Desde el punto de vista del controlador:
EVA MB-100 es un dispositivo Modbus RTU estándar.
Configura los parámetros de comunicación que necesita tu controlador y utiliza el mapa Modbus proporcionado con el equipo.
Configuración disponible
- Slave ID
- Baud rate
- Paridad
- Stop bits
- Bits de datos
- Parámetros de comunicación adaptables al controlador
- Mapa de registros Modbus disponible
La configuración estándar de ID esclavo, baud rate y paridad permite, además, comenzar a trabajar sin necesidad de utilizar un PC en muchas instalaciones.
Alimentación directa desde el cuadro eléctrico
EVA MB-100 funciona con una alimentación de:
5–12 VDC
Esto permite alimentar la pasarela directamente desde la instalación eléctrica donde se encuentra el sistema de control.
Y la propia EVA proporciona la alimentación necesaria a la sonda conectada.
Una única pasarela. Una única sonda.
El diseño monosonda simplifica la instalación y hace que EVA sea una solución compacta para integrar una única sonda HANNA en cualquier sistema compatible con Modbus RTU.

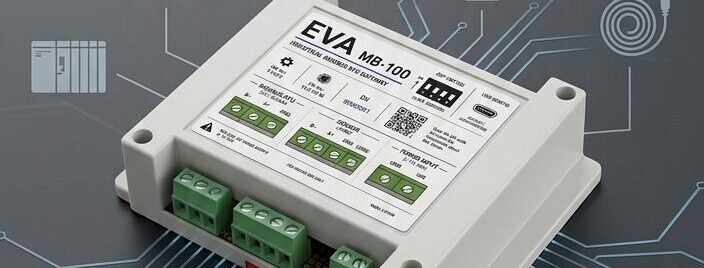

Diseñada para instalarla donde realmente se utilizan las sondas
EVA MB-100 no es un adaptador de laboratorio.
Es una pasarela industrial para integración en cuadros eléctricos y sistemas de automatización.

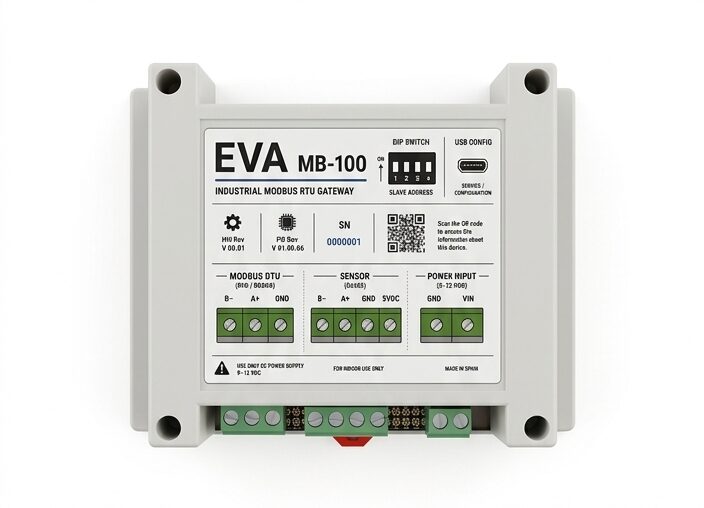

Formato compacto para carril DIN
35 × 55 × 50 mm
- Montaje en carril DIN
- Alimentación 5–12 VDC
- Comunicación RS-485 Modbus RTU
- Conexiones mediante bornero
- Conexión de una sonda
- Temperatura de funcionamiento: −10 a +50 °C
- Protección de caja: IP56
- Distancia recomendada de conexión de sonda: <10 m
- Distancia recomendada de RS-485: <10 m

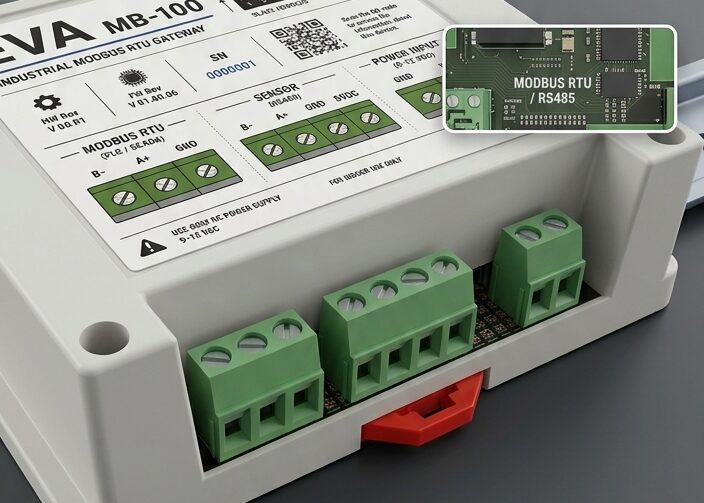

Todo conectado mediante bornero.
Sin conectores propietarios adicionales en la instalación.
EVA SW100
Todo lo que necesitas para poner la sonda en marcha.
Además existe una herramienta de software para PC:

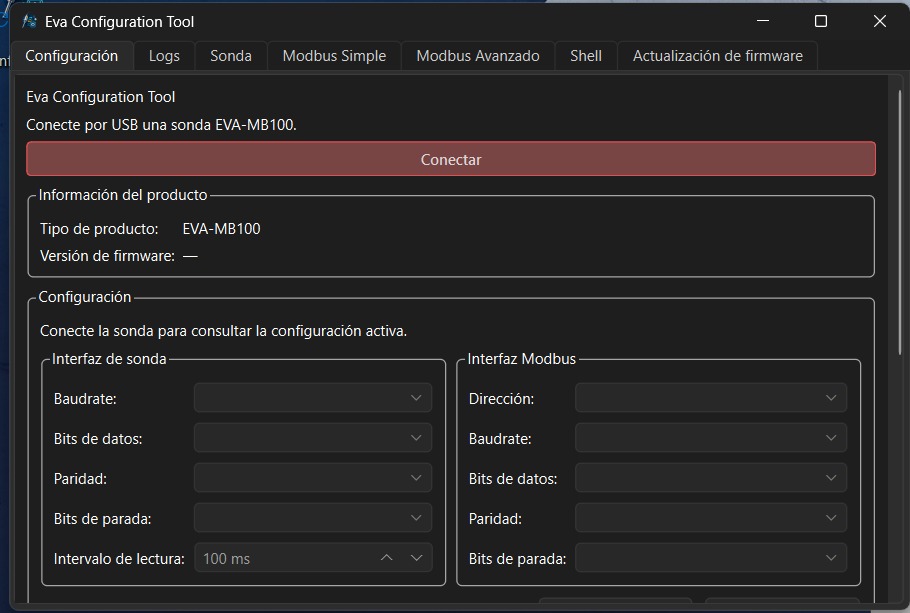

EVA SW100
Una herramienta Windows para conectar, comprobar y diagnosticar la sonda y la pasarela.
Con EVA SW100 puedes:
Ver las lecturas en tiempo real
Visualiza directamente cómo está funcionando la sonda.
Monitorizar los datos
El log live permite observar la comunicación y las lecturas mientras el sistema está funcionando.
Generar gráficos
Visualiza las mediciones de la sonda en tiempo real.
Guardar información
Exporta los datos obtenidos durante la conexión al PC.
Ejecutar comandos
Permite realizar peticiones y operaciones sobre la sonda, incluyendo lecturas, ajustes de hora y otros comandos disponibles.
Actualizar el firmware
Mantén EVA MB-100 actualizada con las últimas funcionalidades disponibles.
¿Y si quiero cambiar la configuración?
También puedes hacerlo.
EVA SW100 permite acceder a la configuración de la pasarela y de la sonda.
Sin embargo, en muchas instalaciones ni siquiera será necesario conectar un PC.
EVA se entrega con una configuración estándar de comunicación.
Si el controlador utiliza esos parámetros:
conectas la sonda → conectas Modbus → alimentas → empiezas a leer.
Si necesitas adaptar la comunicación a tu instalación, puedes configurar parámetros como:
Slave ID · Baud rate · Paridad · Stop bits · Bits de datos
Una pasarela pensada para integradores
EVA MB-100 simplifica una tarea que normalmente obliga a resolver un problema específico de comunicación.
Antes
Sonda HANNA
→ protocolo propietario
→ controlador (Ref. HI520-0320)
→ integración
→ pruebas
→ puesta en marchaCon EVA
Sonda HANNA
→ EVA MB-100
→ Modbus RTU estándar
→ PLC / controlador / logger
Menos ingeniería.
Menos tiempo de integración.
Menos puntos de fallo.
Ideal para…
Automatización industrial
Integra medición de calidad de agua directamente en tu sistema de control.
Tratamiento de agua
Conecta instrumentación HANNA con PLCs, RTUs y sistemas de supervisión.
Riego y fertirrigación
Integra parámetros de calidad de agua sin cambiar la arquitectura de control existente.
OEM
Añade sondas HANNA a tus equipos sin desarrollar una interfaz específica para cada modelo.
Integradores y empresas de ingeniería
Reduce el tiempo necesario para integrar instrumentación HANNA en nuevos proyectos.
Data logging
Entrega las lecturas de la sonda directamente a tu datalogger mediante Modbus RTU.
SCADA
Utiliza los registros de EVA desde la arquitectura Modbus existente.
Diseñada y fabricada en España
EVA MB-100 ha sido diseñada, desarrollada y fabricada en España.
Desde el hardware hasta el firmware y las herramientas de configuración.
Una solución sencilla para un problema muy concreto
No necesitas cambiar tu PLC.
No necesitas cambiar tu logger.
No necesitas el controlador HANNA (Ref. HI520-0320).
No necesitas sustituir tu sonda HANNA.
Solo necesitas poner EVA en medio.
SONDA HANNA → EVA MB-100 → MODBUS RTU → TU SISTEMA
EVA MB-100
La sonda mide. Tu PLC controla. EVA hace que se entiendan.
Conecta. Configura. Lee.
Diseñada y fabricada en España · Entrega inmediata
[QUIERO INTEGRAR UNA SONDA HANNA]
Especificaciones técnicas
Característica EVA MB-100 Aplicación Integración de sondas HANNA mediante Modbus RTU Tipo Pasarela monosonda Entrada Protocolo digital propietario HANNA Salida Modbus RTU / RS-485 estándar Alimentación 5–12 VDC Montaje Carril DIN Dimensiones 35 × 55 × 50 mm Temperatura −10 a +50 °C Protección IP56 Conexión sonda Bornero Conexión Modbus Bornero Longitud sonda <10 m Longitud RS-485 <10 m Configuración Slave ID, baud rate, paridad, stop bits, etc. Id esclavo Hasta 247 Timeout <1 s Software EVA SW100 para Windows Firmware Actualizable mediante EVA SW100 Lectura En tiempo real Gráficos Sí Exportación Sí Fabricación España
